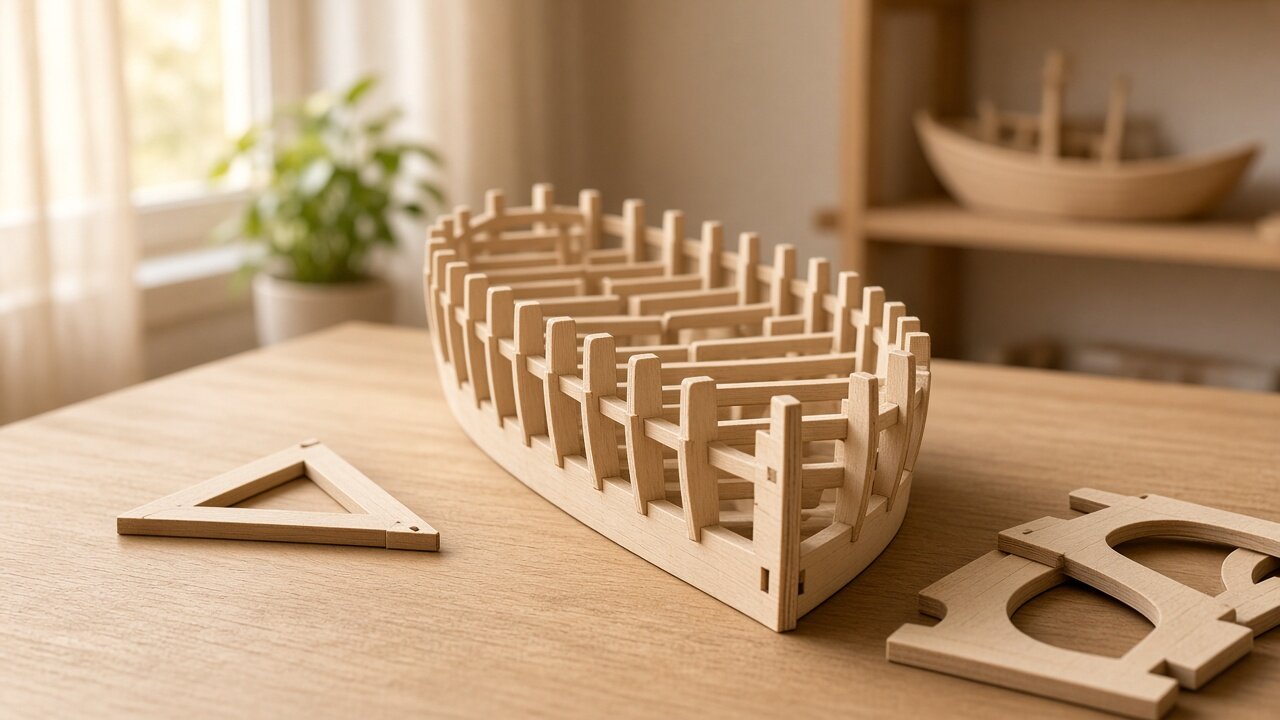

Kuģa modelis: kā uzbūvēt taisnu un simetrisku korpusu

Kuģa modeļa korpuss paliek taisns, ja katra šķērsvirziena starpsiena stāv perpendikulāri ķīlim, tas ir, garajai detaļai, kas iet pa kuģa vidu no priekšgala līdz pakaļgalam, un ja tā ir pilnībā iebīdīta rievā. Pārbaudi to uzreiz pēc starpsienu uzlikšanas, vēl pirms pievieno sānu: noliec karkasu uz līdzena galda un paskaties gar ķīli no priekšas uz aizmuguri. Starpsienu, kas izvirzās, ir zemāk vai ir sasvērusies, tagad izlabosi viegli, vēlāk to aizsegs sāns.

Plānās izliektās sānu detaļas nelieci ar spēku un, tās iebīdot, spied uz stingrāko vietu pie savienojuma. Ja instrukcija to atļauj, pievieno tās pamīšus kreisajā un labajā pusē, jo detaļas, kas pievienotas tikai vienā pusē, var saliekt ķīli. Augstās detaļas, piemēram, mastus vai skursteni, pārbaudi no priekšas un no sāniem pēc attēla instrukcijā, un pirms pēdējām sīkajām klāja detaļām vēlreiz pārbaudi visu korpusu.

Kāpēc korpuss sašķiebjas un kā to pamanīt

Ķīlis ir korpusa mugurkauls, bet starpsienas ir šķērsdetaļas, kas uz tā stāv taisnā leņķī un piešķir korpusam formu. Ja kāda starpsiena sasveras vai nav iebīdīta līdz galam, nākamās detaļas, ko uz tās uzliec, pielāgojas tās kļūdai. Greizs var būt arī pats ķīlis. Cēloni atradīsi, paskatoties no četrām pusēm:

• Gar ķīli. Noliec karkasu uz līdzena galda, noliecies pie tā priekšējās daļas un paskaties gar ķīli uz aizmuguri. Starpsienu augšējām malām jābūt augstumā, ko rāda attēls instrukcijā, un vienā līnijā. Starpsiena, kas izvirzās no līnijas vai ir zemāk, nav iebīdīta līdz galam vai sēž rievā šķībi.
• No augšas. Paskaties uz karkasu tieši no augšas. Katrai starpsienai ar ķīli jāveido taisns leņķis, ko pārbaudīsi ar kartītes vai tās plātnes rāmja taisno stūri, no kuras izspiedi detaļas. Ja starp stūri un starpsienu redzi trīsstūrveida spraugu, starpsiena ir sasvērusies uz priekšu vai atpakaļ.
• No priekšas un no aizmugures. Paskaties uz karkasu no priekšas un pēc tam no aizmugures un salīdzini kreiso un labo pusi. Tām jāizskatās kā spoguļattēlam. Ja viena puse ir platāka vai augstāka, kāda starpsiena ir nobīdīta vai pagriezta otrādi.
• Pats ķīlis. Vēl pirms būvēšanas noliec ķīli plakaniski uz galda. Ja tas vidū vai galā paceļas, tas ir saliekts, un korpuss būtu greizs pat tad, ja visas starpsienas uzliktu pareizi.

Kā uzbūvēt taisnu un simetrisku korpusa karkasu

Detaļu secību nosaka tava komplekta instrukcija, un turies pie tās soli pa solim. Dažas detaļas nostiprina citas, tāpēc, ja izlaidīsi soli, tā detaļu vēlāk varbūt nevarēsi ielikt vietā bez spēka. Korpusa karkasam palīdzēs šāda kārtība:

1. Līdzena pamatne. Būvē uz līdzena un stabila galda. Uz mīkstas vai nelīdzenas pamatnes tu spied uz detaļām nevienmērīgi, un ķīlis var saliekties.
2. Starpsiena rievā. Pēc apzīmējuma instrukcijā atrodi rievu, kurā jāieliek starpsiena, un attēlā pārbaudi, ar kuru pusi tā vērsta uz priekšu. Iebīdi starpsienu taisni, nevis slīpi, un spied uz to tieši virs rievas.
3. Pārbaude uzreiz pēc uzlikšanas. Pēc katras starpsienas pārbaudi taisno leņķi un augstumu attiecībā pret ķīli. Šķībi uzliktu starpsienu izlabo uzreiz, jo nākamās detaļas tiek liktas uz tās un pārņemtu tās kļūdu.
4. Kad detaļa neiet iekšā. Nespied ar spēku, plāna starpsiena var salūzt. Vispirms pārbaudi soli instrukcijā, detaļas virzienu un to, vai zem tās nesēž šķībi detaļa no iepriekšējā soļa. Tikai tad, kad viss ir pareizi, pārvelc malai ar smalku smilšpapīru, tikai tik daudz, lai pazustu sīkie izciļņi, un mēģini vēlreiz.
5. Ja komplektā izmanto līmi. Vispirms izmēģini detaļas bez līmes. Starpsienu perpendikularitāti pārbaudi, pirms līme nožūst.

Ja ķīlis ir saliekts jau pirms būvēšanas, neturpini ar to. Tā ir detaļa, no kuras atkarīgs visa korpusa līdzinājums, tāpēc ir vērts lūgt ražotājam rezerves detaļu, kontakti parasti ir instrukcijā.

Kā rīkoties ar plānām izliektām sānu detaļām

Kuģa sānu koka komplektos veido plānas un garas detaļas, kas uzlikšanas laikā izliecas ap starpsienām. Šādas detaļas ir vienas no trauslākajām, un, ja uz koka spiedīsi ar spēku, tas drīzāk salūzīs, nekā izliecīsies.

1. Vispirms tikai pieliec. Sānu detaļu vispirms tikai pieliec pie karkasa un paskaties, kur tā pati piekļaujas starpsienām un kur no tām atliecas. Liekt vajag tikai tur, kur detaļa atstāv.
2. Liec pakāpeniski. Izliec detaļu tikai nedaudz, pieliec to, un, ja tā vēl atstāv, izliec to vēl mazliet. Ass lūzums vienā vietā gludas līknes vietā uz sāna parādīsies kā šķautne.
3. Iegriezumi liekšanai. Dažām plānām detaļām ir izgriezti iegriezumi, pateicoties kuriem tās var nedaudz izliekt. Liec tās tieši šajā daļā un, tās turot, atbalsti no abām pusēm.
4. Spied pie savienojuma. Kad detaļu iebīdi, spied uz izciļņa vai biezāko vietu pie savienojuma, nevis uz plānāko daļu. Ar otru roku atbalsti karkasu, lai tas zem spiediena neizliektos.
5. Maini puses. Ja instrukcija to atļauj, uzliec detaļu vienā pusē un uzreiz tās pāri otrā. Mainot puses, ķīlis netiek vilkts uz vienu pusi, un tu uzreiz redzi, vai abas puses ir kā spoguļattēls.
6. Pārbaudi piekļaušanos. Gatavajam sānam jāpiekļaujas katrai starpsienai. Ja kaut kur tas atliecas no starpsienas vai veido uz tās nelielu izcilni, pārbaudi, vai šī starpsiena ir iebīdīta līdz galam un stāv taisni.

Ja plāna detaļa tomēr ieplaisā, apstājies un paskaties, vai lūzums ir tīrs un vai to var salabot. Kā to salabot un kā lūgt rezerves detaļu, atradīsi rakstā Ieplīsusi koka detaļa: kā to salabot un būvēt tālāk.

Kā uzstādīt mastus un skursteni, lai tie stāvētu taisni

Masts ir augsts stabs, pie kura turas bura, un skurstenis ir augsta detaļa uz tvaikoņa klāja. Jo augstāka ir šāda detaļa, jo vairāk pat neliels slīpums pie pamatnes pārvieto tās virsotni. Tāpēc pirms pabeigšanas pārbaudi to no diviem virzieniem:

1. Vispirms bez līmes. Augsto detaļu vispirms tikai ieliec atverē vai rievā, neko nelīmē un nespied to ar spēku. Kamēr tā nav cieši nostiprināta, to vēl var iztaisnot.
2. No priekšas vai no aizmugures. Noliecies klāja augstumā un paskaties uz kuģi no priekšas vai no aizmugures. Mastam vai skurstenim jāstāv vertikāli un kuģa vidū, vienā līnijā ar ķīli. Ja tas sasveras uz sāniem, pamatne varbūt nav iebīdīta līdz galam vai zem tās šķībi sēž cita detaļa.
3. No sāniem. Tagad paskaties no sāniem un salīdzini slīpumu ar sānskata attēlu instrukcijā. Masti var būt apzināti nedaudz sasvērti uz aizmuguri, tāpēc izšķir attēls, nevis pilnīgi vertikāls stabs.
4. Vairāki masti vai skursteņi. No priekšas pārbaudi, vai tie stāv vienā līnijā cits aiz cita, bet no sāniem, vai katram ir slīpums pēc attēla. Visiem nav jābūt vienādam slīpumam.
5. Kad detaļa stāv šķībi. Neiztaisno to, liecot. Izņem to un pārbaudi, vai tā ir pagriezta pareizi, vai atverē nav palikusi skaida vai izcilnis un vai detaļa zem tās sēž taisni. Smilšpapīru izmanto tikai pēc tam un tikai saudzīgi.

Ko pārbaudīt pirms pēdējām sīkajām klāja detaļām

Sīkās klāja detaļas, piemēram, margas, lielgabali vai laivas, ir mazas un trauslas un viegli salūzt, kad, turpinot darbu pie modeļa, sniedzies tām pāri. Tāpēc pirms tām apstājies un veic pēdējo pārbaudi. Kad tās uzlikt, nosaka instrukcija, tāpēc pārbaudi veic solī pirms tām:

• Korpuss no priekšas un no aizmugures. Paskaties gar kuģi. Kreisajai un labajai pusei jābūt kā spoguļattēlam, bet ķīlim taisnam. Ja tā nav, meklē starpsienu vai sānu detaļu, kas nesēž līdz galam.
• Savienojumi. Pārlaid skatienu visiem savienojumiem. Detaļa, pie kuras rievā redzama sprauga, nav iebīdīta līdz galam vai sēž šķībi un var nobīdīt detaļas, kas ar to savienojas.
• Augstās detaļas. Vēlreiz pārbaudi mastus vai skursteni no priekšas un no sāniem pēc attēla instrukcijā.
• Kustīgās daļas. Ja modelim ir mehānisms, piemēram, tvaikoņa lāpstiņriteņi, pagriez to, pirms to aizsedz ar citām detaļām. Ja tas berzējas, berzes vietu tagad atradīsi vieglāk, kamēr detaļas ir pieejamas. Kā to izdarīt, apraksta raksts Mehānisms iestrēgst: kā atrast berzi un to novērst.
